[Dell] VxRail 정리

※ 수정

220930 : 내용 수정

---

어떻게 Dell VxRail을 공부할 수 있는 좋은 기회가 생겼다.

그래서 이것저것 찾아서 정리해봄

*참고

사이트링크1

사이트링크2





그냥 거의 사전처럼 '단어 : 뜻' 이렇게만 정리해놨다.

---

HCI VxRail webinar 정리(기본개념)

CI : Converged infrastructure
 - 서버, 스토리지, 네트워킹 및 sw가 단이 SKUs로 공급
   * SKUs : ?
 - 제조사 또는 공급사에 의하여 factory에서 통합 구성되어 고객사에 공급

HCI : Hyper Converged infrastructure
 - 새로운 형태의 통합 시스템
 - 서버 및 Software Defined Storage가 하나의 솔루션 또는 어플라이언스로 공급(외장 스토리지가 존재하지 않음)
 - Software Defined 기술을 근간으로 통합된 운영 및 관리체계 제공

---



기본 구성



- virtual VSAN : dell VxRail의 코어기술이라고 볼 수 있다.

- vRealize Log insight : 각종 다양한 로그들을 통합적으로 볼 수 있게한다.

- vSphere Replication : 백업



VxRail : dell + VMware의 혼합인가





dell EMC 제공기능

- 데이터 보호

- 보통 데이터 보호는 단순백업을 주로함

 * 가상화는 가상화 볼륨단위로 백업을 해서 특정시점단위로 한다.

DR(재해복구)를 적용해서도 백업할 수 있음 / 다양한 백업정책을 이용할 수 있다.

* DR : disaster recovery 재해복구

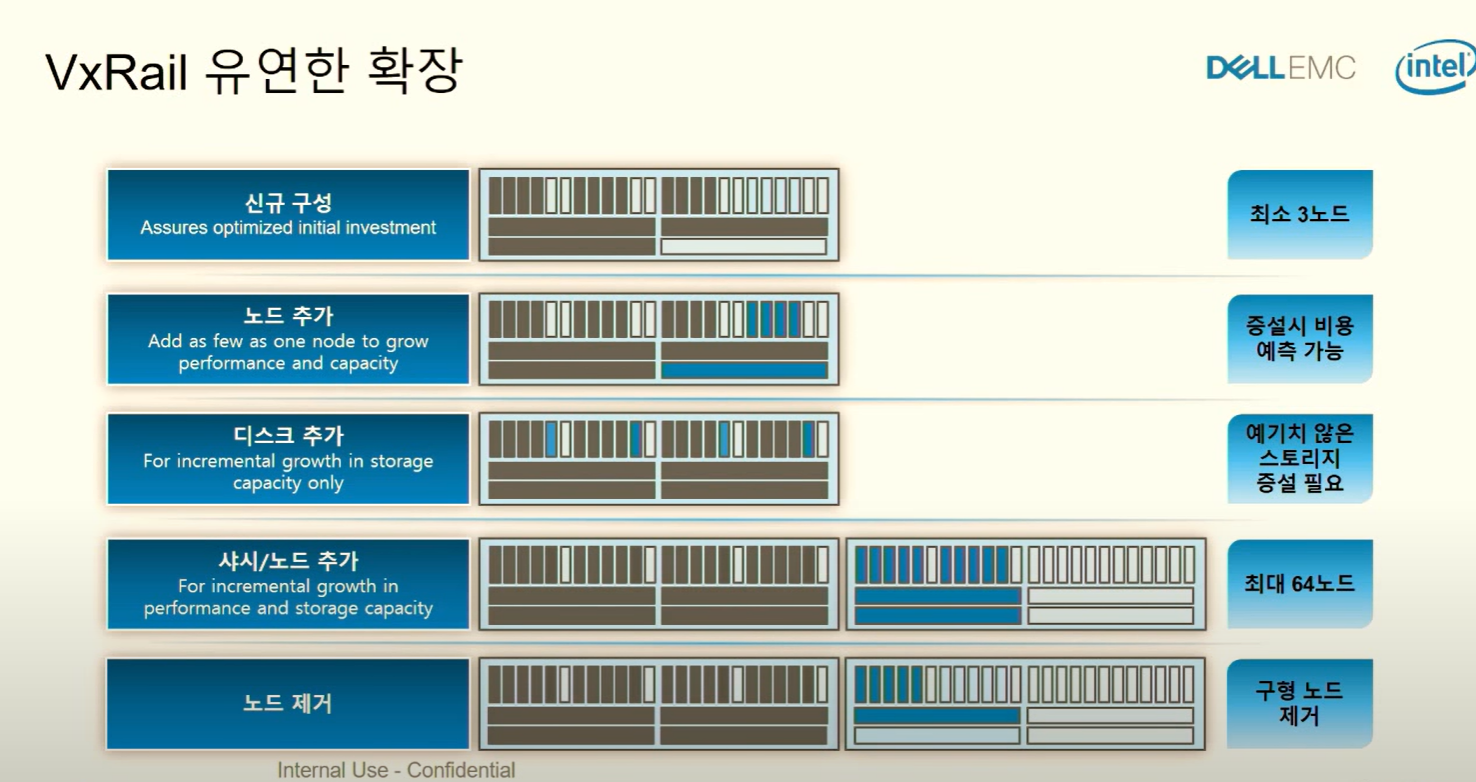

VxRail 장점

- 신규구성 가능 : 최소 3노드

- 노드추가 쉬움 : 증설 시 비용 예측 가능

- 디스크 추가가 쉬움 : 예기치 않은 스토리지 증설 시 디스크 추가가 쉬움

- 샤시/노드 추가 : 최대 64노드까지 추가할 수 있다.

   * 근데 샤시가 뭐지

- 노드 제거 : 구형 노드 제거가 쉽다.





[사례]

기존 VDI를 이용할 때에는 이것저것 많이 구축해야되고 복잡했는데 VxRail 쓰면 그냥 얘만 올리면 되니까 구축이 훨씬 쉬워졌다.

 - 업무 망과 분리된 가상 데스크톱을 통해 사용자가 접속할 수 있게 구성했다.





cloud on VxRail

 - 다양한 cloud 솔루션과 연계지원함(Openstack, VMware VR, Pivotal CF)

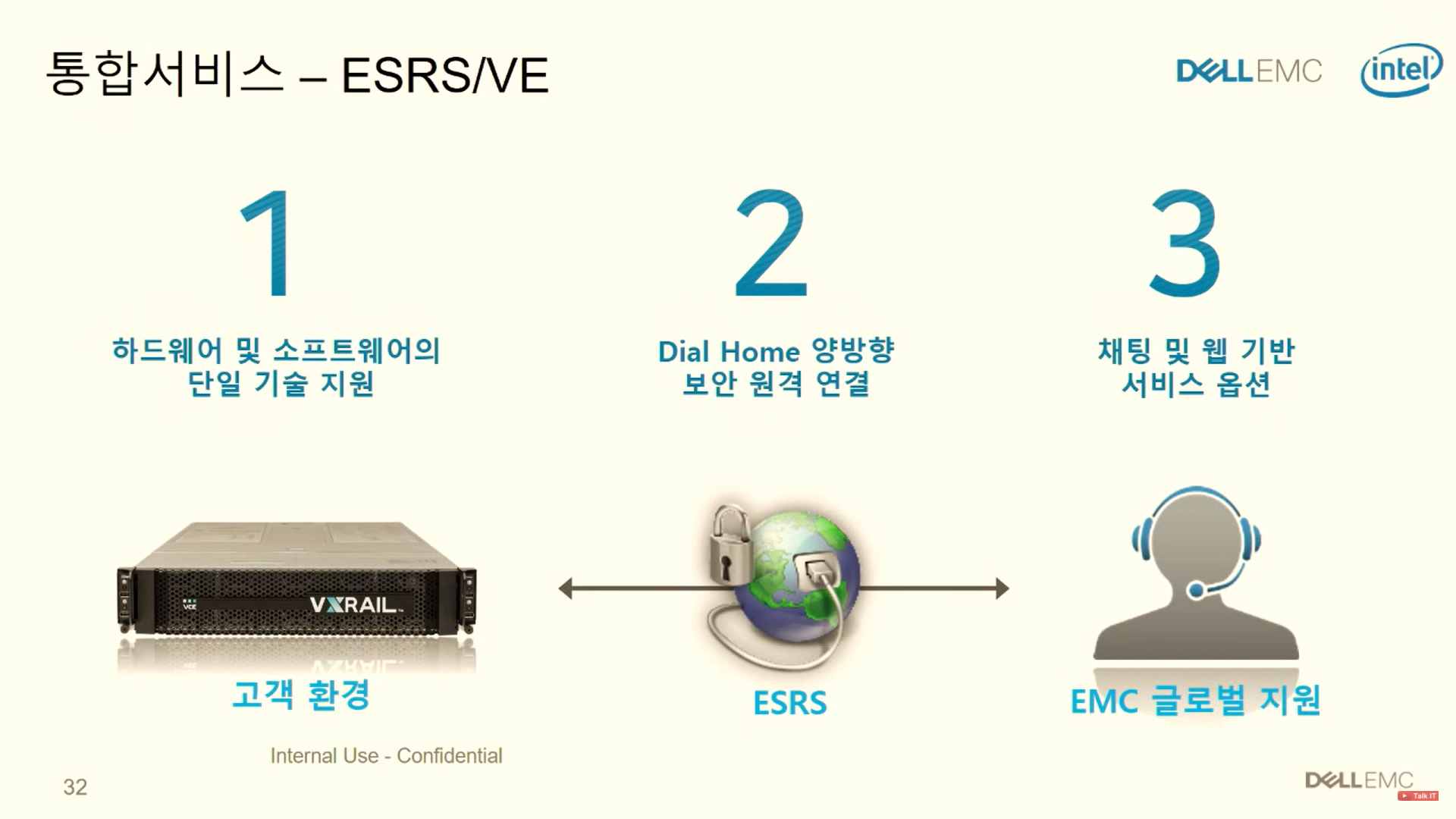

통합서비스 - ESRS/VE

 - Secure Remote Service : dell사 제품 - 고객 지원간 연결

* ESRS → SRS



라고 한다.

---



VxRail HCI 아키텍처 차별성

cpu와 storage를 분리, 데이터의 이동이 없는 스토리지 구조

* VSAN 기반의 VxRail

 - 높은 CPU, 메모리 자원 활용성

 - vMotion, DRS 등 vSphere 고유 기능의 완벽한 통합 및 지원

 - 단순, 단일관리

 - VM단위의 정책관리(Storage Policy Based Management-SPBM)

 - 핵심 : Hypervisor + VSAN









질문타임

기존 인프라 환경 → VxRail 로 가상화

아니근데 저 엠씨분 어디서 많이 봤는데 되게 낯이 익은데.. ;;ㅁ;;

자막 없어서 알아듣기 너무 힘들다...😢





---

용어정리

CI : Converged infrastructure
 - 서버, 스토리지, 네트워킹 및 sw가 단이 SKUs로 공급
   * SKUs : ?
 - 제조사 또는 공급사에 의하여 factory에서 통합 구성되어 고객사에 공급

HCI : Hyper Converged infrastructure
 - 새로운 형태의 통합 시스템
 - 서버 및 Software Defined Storage가 하나의 솔루션 또는 어플라이언스로 공급(외장 스토리지가 존재하지 않음)
 - Software Defined 기술을 근간으로 통합된 운영 및 관리체계 제공
 - 소프트웨어 정의 스토리지, 정의 컴퓨팅, 범용 하드웨어 및 통합관리 인터페이스를 기반으로 공유 컴퓨팅 및 스토리지 리소스를 제공하는 플랫폼



통합스토리지 문제
여러대의 어플리케이션들이 공유해서 쓰다보니까 중요하지않은 자원을 사용하게 되면 소스를 전부 사용하게 되서 성능이 떨어짐

cloud으로 가는 과정
on premise → server virtualization → storage virtualization → network virtualization → cloud

전통적인 HCI 아키텍처 / VSAN 기반의 VxRail
* VxRail의 VSAN vSphere Kernel에 embedded 되어 있어 최소 자원, 최소 경로 사용

HCI의 핵심기술 : 가상화
- 작게 시작하고 제한 없이 확장함
- 필요시 한 노드씩 증설
- 성능을 위해 데이터는 로컬에 유지
- 하드웨어 세대에 구분 없이 클러스터 구성가능
- 소프트웨어 정의 스토리지, 컴퓨티

뉴타닉스 ????

HCI : Hyper Converged Infrastructure Appliance
 - 기존 데이터 센터의 모든 구성요소(스토리지, 컴퓨팅, 네트워킹 및 관리)를 통합하는 소프트웨어 정의 통합 시스템

SDDC : software defined data center
 - 서버, 스토리지, 네트워크 등 모든 구성 요소를 가상화하고 sw로 자동통제/관리하는 데이터센터

VCF : VMware Cloud Foundation / 통합된 sddc 플랫폼(vSphere, vSAN, NSX, vRealize suite)

micro-segmentation
 - 애플리케이션들을 아주 작은 보안장치들로 만들어진 벽에 따로따로 두고 일정한 정책에 기반을 두어 관리하는 것
 - 하나의 중앙정책을 사용하되 보안 집행은 각각 개별 시스템으로 분산하는 것

VxRail : VMware 운영환경을 향상하는 HCI 솔루션
- 가상화, compute, storage를 하나의 하드웨어에 통합하여 구성된 턴키 HCI 솔루션

auto-dynamic resource scheduling

HPC : 고성능 컴퓨팅(High-performance computing)
 - 고급 연산문제를 풀기위하여 슈퍼컴퓨터 및 컴퓨터 클러스터를 사용하는 것

video broadcast : 비디오 스트리밍, http streming

surveilance : 감시 말곤 없나봐..

SAP HANA
 - HANA : SAP의 인메모리 데이터베이스 플랫폼

VDI : 가상 데스크톱 인프라
 - 가상머신을 이용하여 가상 데스크톱을 제공하고 관리
 - 중앙집중식 서버에서 데스크톱 환경을 호스트하며 요청 시 이를 최종사용자에게 배포
 - 모든 디바이스에서 엔터프라이즈 컴퓨터 시스템에 액세스할 수 있도록하여 회사에서 사용자에게 물리적인 머신을 제공할 필요가 없게 해주는 인프라

multi-tier hybrid(=3tier)
 - 비즈니스 서버 - 데이터 서버의 분리를 통해 각 방식을 보완하는 방식
 - 참고
https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=corpse0&logNo=30036693250

VCF : variant calling format
 - meta 정보가 담긴 라인과 헤더, 데이터라인이 있음
가 아니고
 - vSphere, vSAN, NSX, vRealize suite가 통합된 SDDC 플랫폼

NSX 네트워크 가상화
 - 네트워크 가상화 플랫폼
 - 기반 물리적 인프라에서 추상화한 소프트웨어에서 네트워킹과 보안을 제공함
 - NAT 제공, 논리스위치, 라우터 생성,
 - L2 bridging 도 됨?

 * vSphere + NSX = 오토 스케일링도 된다...

SRS/VE
 - SRS : 소프트웨어 요구 사양서(Software Requirement Speciffication)
 - VE : 생애주기비용 / 여러 전문분야의 협력을 통하여 수행되는 체계적인 프로세스
가 아니고..
 - Secure Remote Service : dell사 제품 - 고객 지원간 연결

PTAgent : iDRAC의 hw 정보를 수집하는 agent

iDRAC : 통합 dell 원격 액세스 컨트롤러(Intergrated Dell remote access controller)

VVD : vivid 3D scanner element file / 3d 스캐너 파일
이 아니고....

턴키 통합 기능

EMC : 전자파 적합성(electromagnetic compatibility)

LCM : 로컬 컴퓨팅 머신(Logical computing Machine)

DR : disaster recovery 재해복구
DRS 시스템 : disaster recovery system
 - 재해/재난 시 서비스 연속성 보장을 위해 메인센터와 분리되어 동일한 역할을 하는 재해 복구 시스템


MGMT-D(Management-domain) : 모니터링 테스크를 효율적으로 구성하고 수행할 수 있도록 호스트를 여러 그룹으로 구성
이 아니고
 - VCF에서 최초로 전개되는 WLD로 VCF를 관리하는 가상머신이 가동하는 기반
 * WLD :

PSC : 플랫폼 서비스 컨트롤러

vRSLCM(vRealize Suite Life Cycle Manager/애플리케이션 수명주기 관리), vRLi, vROps, vRO : vmware 서비스다..

K8S workload(=쿠버네티스 워크로드) = Enterprise PKS
 - 쿠버네티스 네트워킹


NIC, FC HBA
 - FC(fibre channel) : 스토리지 네트워킹에 쓰이는 기가비트 속도의 네트워크 기술
 - HBA(Host Bus Adapter) : RJ-45 랜케이블
 - NIC(network interface controller)

Persistent Memory(PMem) : 영구메모리
 - 바이트 주소지정이 가능한 고성능 반도체 메모리 장치로 메모리 버스에 상주


NTFS DAX filesystem
 - DAX : 직접 액세스 / 영구 메모리 디바이스를 바이트 주소 지정가능 메모리로 처리하여 대기시간을 낮춤, 바이트 주소지정가능 메모리에 직접 액세스 할 수 있음


PMFS : Persistent memory filesystem / 영구메모리용 파일시스템
 - 영구 메모리를 직접 관리하고 블록 드라이버 계층과 페이지 캐시 계층을 피해 영구적인 영역에 동기식 읽기 및 스기를 제공함


cassandra ????????? 카사ㅏㄴ드라???????? : 아파치였다
 - 자유-오픈 소스 분산형 NoSQL 데이터베이스 관리시스템

oracle exadata : 오라클이 설계한 데이터베이스 시스템

KX : 데이터 분석 소프트웨어 공급업체

TOR 스위치 : top of rack 스위치, 서버들이 설치되어 있는 서버 랙 상단에 배치되어 있는 스위치, 해당 랙에 설치된 서버들에 대한 트래픽을 수용하기 위해 배치된 스위치

오케스트레이션 서비스 : 컴퓨터 시스템과 애플리케이션, 서비스의 자동화된 설정, 관리, 조정


v2v : 가상 → 가상
p2v : 물리 → 가상



NVMe : NVM express
 - 호스트와 대상 스토리지 시스템 간에 데이터를 연결하고 전송하는 방법


RPO : 목표 복구 시점 / Recovery Point Objective
RTO : 목표 복구 시간 / Recovery Time Objective


CBT : change block tracking
 - 백업/복제 프로세스 동안 가상 디스크 블록의 변경 대상을 확인하고 이러한 블록에만 전송되도록 허용하는 vmware esx 기술

Proactive HA : 사전예방 HA? 고가용성 사전방지? ?????

SLA : Service level Agreement
 - 서비스 수준 협약
 - 정보시스템 수요자와 공급자 사이의 상호 동의에 의하여 서비스 수준을 명시적으로 정의하고 이를 문서화 한 약정서


AVN : Application Virtual network
 - 계획된 마이그레이션 or 재해복구(DR)와 같은 상황에서 workload mobility를 지원하기 위한 overlay network

CMP : Cloud Management Platform
 - 다중 클라우드 서비스 및 리소스를 관리하는 sw

SDS : Software Defined Storage
 - 스토리지 소프트웨어를 하드웨어에서 분리하여 데이터 스토리지 소프트웨어를 하드웨어에서 분리하여 데이터 스토리지 인프라에 더 큰 확장성, 유연성 및 제어력을 제공하는 스토리지 아키텍처

fault tolerance : 장애 허용 시스템
 - 시스템을 구성하는 부품의 일부에서 결함이나 고장이 발생해도 정상적 혹은 부분적으로 기능을 수행할  수 있는 시스템
 - 3단계 : 장애 감지 → 장애 진단 → 장애 복구

RBAC : Role Based Access Control / 역할기반 접근통제
 - 사용자에게 할당된 역할에 기반하여 접근 통제하는 기법
 - 컴퓨터 시스템 보안에서 권한이 있는 사용자들에게 시스템 접근을 통제하는 한 방법
 - 주요 규칙 : 역할할당 / 역할 권한부여 / 권한부여

fail-over : 실 운용환경에서 이상이 생겼을 때 대체 작동 또는 장애 극복(조치)을 위하여 예비 운용환경으로 자동전환되는 기능

FTT : failures to Tolerate, 허용되는 장애

QoS : Quality of Service
 - 트래픽을 생성하는 애플리케이션의 필수 동작에 맞게 라우터나 스위치 같은 네트워크 디바이스가 해당 트래픽을 전달 할 수 있도록 트래픽을 조작하는 것

TEP : Tunnel End Point, 호스트 간의 패킷을 캡슐화하고 캡슐화 해제하는 데 사용되는 오버레이 터널 끝점

tier-0 logical router
 - 기본 HW에서 완전히 분리된 가상환경에서 라우팅 기능을 재현
 - 논리적↔물리적 네트워크 간 on/off gw 서비스 제공


tier-1 logical router
 - NSX-T Data Center 논리적 스위치에 연결하기 위한 다운링크포트 /
NSX-T Data Center Tier-0 논리적 라우터에 연결하기 위한 업링크 포트가 있음

zero-trust architecture : 제로 트러스트 원칙을 기반으로 데이터 침해를 방지하고 내부 측면 이동을 제핞도록 설계된 엔터프라이즈 사이버 보안 아키텍처

 * zero-trust
   - 모든 분류 또는 민감도 수준의 보안 태세를 개선하는데 사용할 수 있는 워크플로, 시스템 설계 및 운영에 대한 일련의 지침 원칙
   - 조직 네트워크 아키텍처에서 트러스트의 개념을 제거해 데이터 침해가 일어나지 않도록 예방하는 전략


테넌트 : 클라우드 서비스 이용자가 가지게되는 자신만의 환경
개발, 관리 애플리케이션 시스템을 보통 같은 테넌트에 넣는다.

vRealize Log insight : 중앙집중식 로그관리

TCO : Total Cost of Ownership / 총 소유비용

SAP HANA : SAP의 ERP 어플리케이션에 사용되는 인메모리 데이터베이스로 RMA을 사용해 빅데이터에 대한 실시간 정보를 체계화, 분석하고 제공하도록 지원함

SAP S/4HANA : SAP HANA의 버전업, 간편하고 효율적이며 클라우드에 활용하기 위해 만들어졌다.

OCI : open container initiative 가상머신 OVF 해당표준

blueprint : flask에서 제공하는 라이브러리, 페이지나 기능에 맞게 백엔드를 분류해서 사용함
 - 어플리케이션 컴포넌트를 만들고 어플리케이션 내부나 어플리케이션 간 공통패턴을 지원하기 위해 사용함 / 대형 어플리케이션이 동작하는 방식을 단순화하고 중앙 집중된 수단을 제공할 수 있다.

CaaS : Containers as a Service 컨테이너 기반 추상화를 사용해 애플리케이션을 관리하고 배포할 수 있도록 지원하는 서비스

ECMP : Equal-cost multi-path routing의 약자로 하나의 목적지로 패킷 라우팅을 수행하면서 여러 개의 경로를 선택하는 라우팅 기법

at rest encryption : 저장데이터 암호화
in-transit encryption : 전송 중 데이터
KMS : Key Management Service
 - 기업 내부 네트워크에 연결해서 인증을 중앙에서 관리하는 환경

SPBM : 스토리지 정책기반 관리
 - 가상 시스템의 애플리케이션 요구 사항에 맞게 스토리지를 조정하는데 중요한 역할을 함
 - 광범위한 데이터 서비스와 스토리지 솔루션 간에 통합된 단일 제어판을 제공하는 스토리지 정책 프레임워크

IOPS : input/output operations per second, 아이옵스
 - 컴퓨터 저장장치(HDD, SSD, SAN등)를 벤치마크 하는데 사용되는 성능 측정단위

SAN : storage area network
 - 여러 서버 또는 컴퓨터에서 액세스 할 수 있는 스토리지 디바이스 네트워크
 - 스토리지 공간의 공유 풀을 제공함

NAS : network attached storage / 파일공유, 동시접속이 필요한 서버

Oracle RAC : Real application cluster
 - 여러개의 인스턴스가 하나의 데이터베이스를 액세스 할 수 있음
 - n개의 인스턴스 + 1개의 데이터베이스
 - 인스턴스에서 동일한 datafile을 공유하여 액세스 함
 - DB 작업의 CPU나 메모리 등 resource는 서로 공유하지 않음

multi-tier hybrid(=3tier)
 - 비즈니스 서버 - 데이터 서버의 분리를 통해 각 방식을 보완하는 방식
 - 참고
https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=corpse0&logNo=30036693250



WAS : Web Application Server
 - DB 조회나 다양한 로직처리를 요구하는 동적인 컨텐츠를 제공하기 위해 만들어진 어플리케이션 서버
 - 웹서버 + 웹컨테이너



hot add : 다운타임 없이 실행중인 시스템에 가상 or 물리적 하드웨어를 동적으로 추가할 수 있는 기능
