Create an Internal Load Balancer

※ 수정

220930 : 내용 수정

---

내부 로드밸런서 생성

목표

• http 및 상태 확인 방화벽 규칙 만들기
• 두 개의 인스턴스 템플릿 구성
• 관리형 인스턴스 그룹 2개 만들기
• 내부 부하 분산장치 구성 및 테스트



---

1. http 및 상태 확인 방화벽 규칙 구성

[my-internal-app 네트워크 탐색]

vpc network > vpc network > my-internal-app 있는지 확인

[http 방화벽 규칙 만들기]

gcloud compute firewall-rules create app-allow-http --direction=INGRESS --priority=1000 --network=my-internal-app --action=ALLOW --rules=tcp:80 --source-ranges=0.0.0.0/0 --target-tags=lb-backend

gcloud compute firewall-rules create app-allow-health-check --direction=INGRESS --priority=1000 --network=default --action=ALLOW --rules=tcp --source-ranges=130.211.0.0/22,35.191.0.0/16 --target-tags=lb-backend



2. 인스턴스 템플릿 구성 및 인스턴스 그룹 생성

[인스턴스 템플릿 구성]

 - name : instance-template-1
- machine-type=n1-standard-1
- network-interface : my-internal-app
- network-interface subnet=subnet-a
-metadata : startup-script-url=gs://cloud-training/gcpnet/ilb/startup.sh
- tags=lb-backend


create similar >
- network-interface subnet=subnet-b



[관리형 인스턴스 그룹 만들기]

• Name : instance-group-1
• Location : Single-zone
• Region : us-central1
• Zone : us-central1-a
• Instance template : instance-template-1
• Autoscaling > Autoscaling policy > Click Pencil icon > Metric type : CPU utilization
• Target CPU utilization : 80
• Cool-down period : 45
• Minimum number of instances : 1
• Maximum number of instances : 5

---

• Name : instance-group-2
• Location : Single-zone
• Region : us-central1
• Zone : us-central1-b
• Instance template : instance-template-2
• Autoscaling > Autoscaling policy > Click Pencil icon > Metric type : CPU utilization
• Target CPU utilization : 80
• Cool-down period : 45
• Minimum number of instances : 1
• Maximum number of instances : 5

[백엔드 확인]

vm 인스턴스 생성

• Name : utility-vm
• Region : us-central1
• Zone : us-central1-f
• Series : N1
• Machine type : f1-micro (1 shared vCPU)

network interfaces 조건

• Network : my-internal-app
• Subnetwork : subnet-a
• Primary internal IP : Ephemeral (Custom)
• Custom ephemeral IP address : 10.10.20.50

* 백엔드 internal ip : 10.10.20.2 / 10.10.30.2

utility-vm ssh >
curl 10.10.20.2 / 10.10.30.2 로 연결확인



---

3. 내부 로드 밸런서 구성

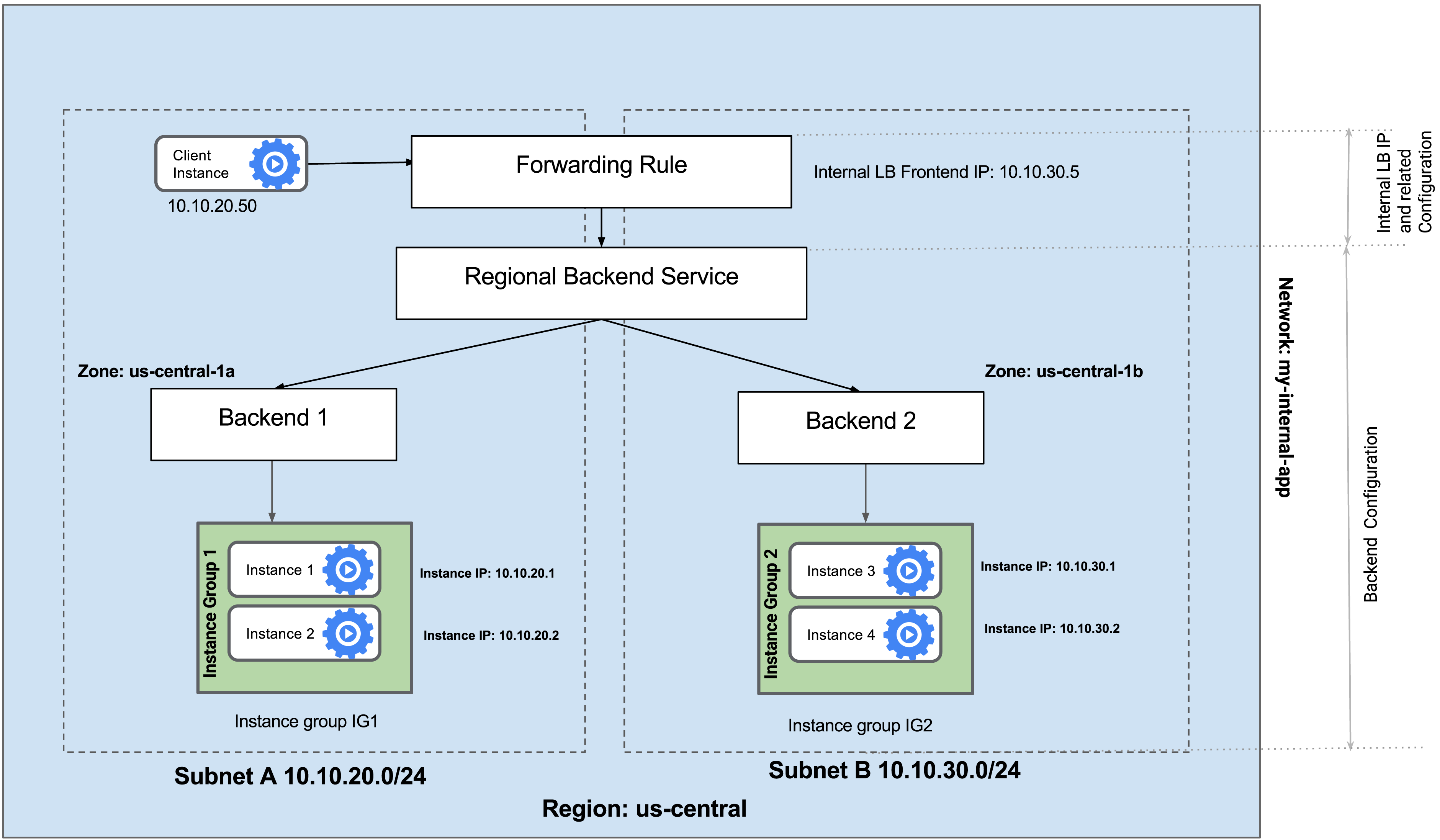

두 백엔드 간 트래픽을 분산하도록 내부 로드 밸런서를 구성함

1. instance-group-1 / us-central1-a

2. instance-group-2 / us-central1-b



network service > LB > create > tcp 로드밸런싱 > Internet facing or internal only : Only between my VMs >

• name : my-ilb
• region : us-central1
• network : my-internal-app



[백엔드구성]

Instance group : instance-group-1 (us-central1-a)

> add backend
Instance group : instance-group-2 (us-central1-b)

> Create a health check

• Name my-ilb-health-check
• Protocol TCP
• Port 80

> save

[프론트엔드 구성]

Subnetwork subnet-b
Internal IP Under IP address select Create IP address

• Name : my-ilb-ip
• Static IP address : ​Let me choose
• Custom IP address : ​10.10.30.5
• Port : 80

---

4. 내부 부하분산 장치 테스트

utility-vm ssh >

반복

curl 10.10.30.5

그럼 zone이 변경되는 것을 확인할 수 있다.

4. test
