[Qwiklabs] HTTP Load Balancer with Cloud Armor

Cloud Armor가 포함된 http 부하분산기



cloud armor ip allow list / deny list를 사용하면 google cloud 엣지에서 사용자 및 악성 트래픽에 대해 최대한 가까운 http(s) 로드밸런서에 대한 액세스를 제한하거나 허용할 수 있음

→ 이러면 악의적인 사용자나 트래픽이 리소스를 소비하거나 VPC 네트워크에 들어가는 것을 방지할 수 있음





이거라는데 어.... 그래요... 해보라니까 해볼게...

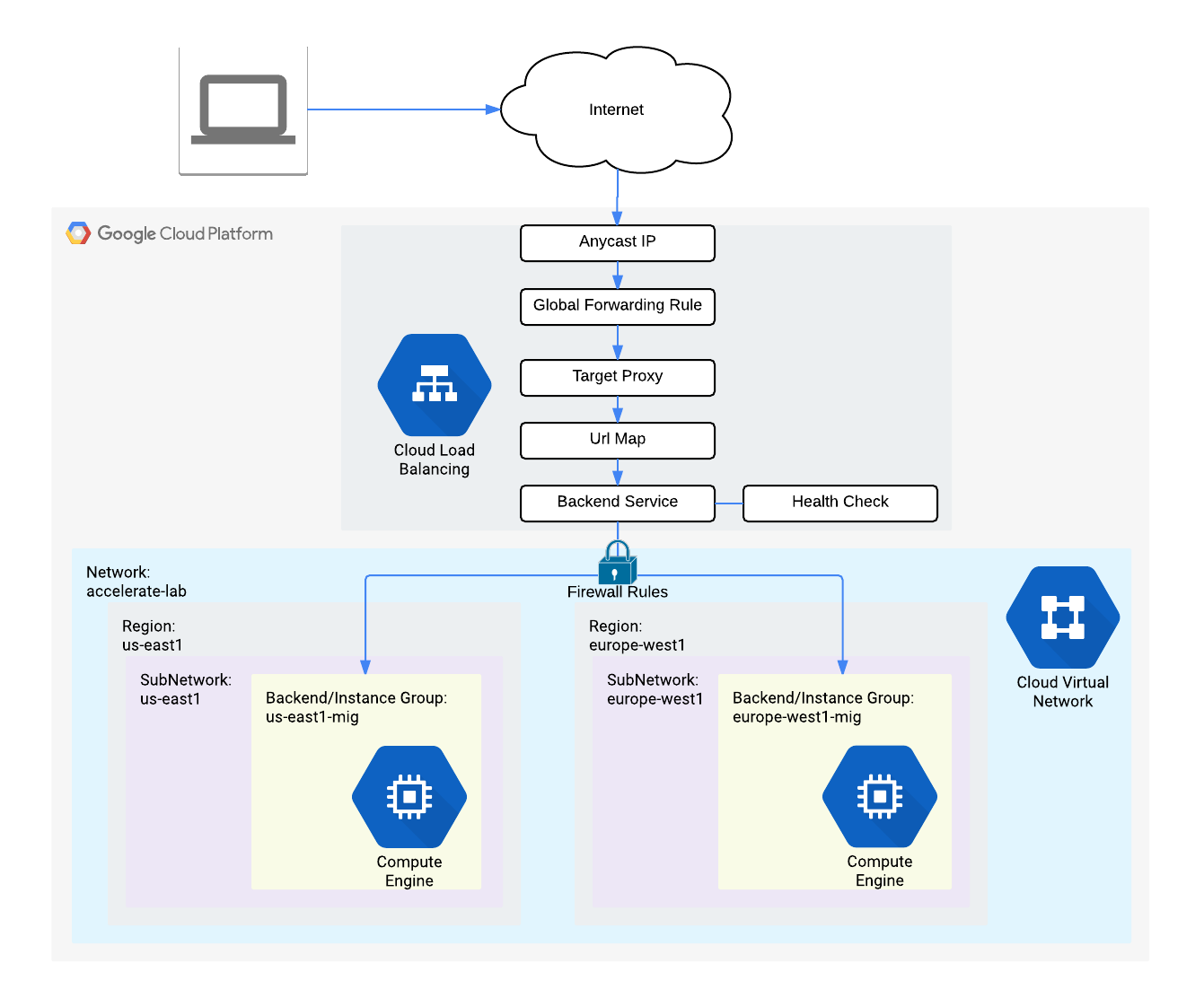

[목표]

• http 및 상태 확인 방화벽 규칙 만들기
• 두 개의 인스턴스 템플릿 구성
• 관리형 인스턴스 그룹 2개 만들기
• IPv4 및 IPv6을 사용하여 http 로드밸런서 구성
• http 로드밸런서 스트레스 테스트
• http 로드밸런서에 대한 액세스를 제한하기 위해 ip 주소 거부



[체크포인트]

1. http 및 상태 확인 방화벽 규칙 구성
2. 인스턴스 템플릿 및 인스턴스 그룹 구성
3. http 로드 밸런서 구성
4. siege-vm 블랙리스트

---

1. http 및 상태 확인 방화벽 규칙 구성

[http 방화벽 규칙 만들기]

gcloud compute firewall-rules create default-allow-http --direction=INGRESS --priority=1000 --network=default --action=ALLOW --rules=tcp:80 --source-ranges=0.0.0.0/0 --target-tags=http-server

[상태 확인 방화벽 규칙 만들기]

gcloud compute firewall-rules create default-allow-health-check --direction=INGRESS --priority=1000 --network=default --action=ALLOW --rules=tcp --source-ranges=130.211.0.0/22,35.191.0.0/16 --target-tags=http-server

2. 인스턴스 템플릿 구성 및 인스턴스 그룹 생성

[인스턴스 템플릿 구성]

compute engine > instance templates > create

조건

• name : us-east1-template
• metadata=startup-script-url=gs://cloud-training/gcpnet/httplb/startup.sh
• machine-type=n1-standard-1
• network interface > subnetwork : us-east1
• tags=http-server

* network-tags 'http-server'는  HTTP and Health Check 방화벽 규칙이 인스턴스에 적용되도록 한다.

> create similar > create



• name : europe-west1-template
• network interface > subnetwork : default(europe-west1)

[관리형 인스턴스 그룹 만들기]

1. us.ver



조건

• Name : us-east1-mig
• Location : Multiple zones
• Region : us-east1
• Instance template : us-east1-template
• Autoscaling > Autoscaling metrics > Click dropdown > Metric type CPU utilization
• Target CPU : utilization 80, click Done.
• Cool-down period : 45
• Minimum number of instances : 1
• Maximum number of instances : 5

shell >

gcloud beta compute instance-groups managed create us-east1-mig --project=qwiklabs-gcp-01-6225c9b339d2 --base-instance-name=us-east1-mig --size=1 --template=us-east1-template --zones=us-east1-b,us-east1-c,us-east1-d --target-distribution-shape=EVEN

gcloud beta compute instance-groups managed set-autoscaling us-east1-mig --project=qwiklabs-gcp-01-6225c9b339d2 --region=us-east1 --cool-down-period=45 --max-num-replicas=5 --min-num-replicas=1 --mode=on --target-cpu-utilization=0.8

2. eu.ver

조건

• Name : europe-west1-mig
• Location : Multiple zones
• Region : europe-west1
• Instance template : europe-west1-template
• Autoscaling > Autoscaling metrics > Click dropdown > Metric type CPU utilization
• Target CPU : utilization 80, click Done.
• Cool-down period : 45
• Minimum number of instances : 1
• Maximum number of instances : 5



shell >

gcloud beta compute instance-groups managed create europe-west1-mig --project=qwiklabs-gcp-01-6225c9b339d2 --base-instance-name=europe-west1-mig --size=1 --template=europe-west1-template --zones=europe-west1-b,europe-west1-d,europe-west1-c --target-distribution-shape=EVEN

gcloud beta compute instance-groups managed set-autoscaling europe-west1-mig --project=qwiklabs-gcp-01-6225c9b339d2 --region=europe-west1 --cool-down-period=45 --max-num-replicas=5 --min-num-replicas=1 --mode=on --target-cpu-utilization=0.8

[백엔드 확인]

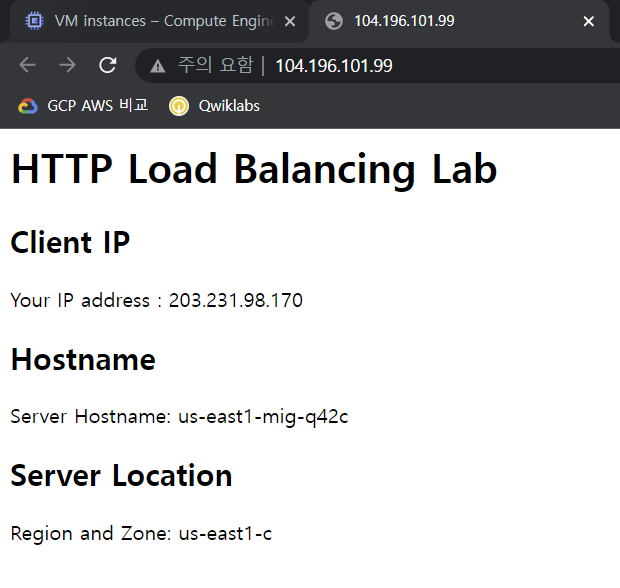

us-east1-mig external ip 클릭
클라이언트 ip, host name, server location이 표시되어야한다.

2. 백엔드 확인

---

3. http 로드밸런서 구성

network service > load balancing > create load balancer > http load balancing 선택 > From Internet to my VMs or serverless services 선택 후 컨티뉴

[백엔드 구성]

backend configuration > create a backend service

조건

• Name : http-backend
• Instance group : us-east1-mig
• Port numbers : 80
• Balancing mode : Rate
• Maximum RPS : 50
• Capacity : 100

done > add backend

조건

• Instance group : europe-west1-mig
• Port numbers : 80
• Balancing mode : Utilization
• Maximum backend utilization : 80
• Capacity : 100

done > health check > create health check > save

조건

• name : http-health-check
• Protocol : TCP
• Port : 80

enable logging 체크 > rate : 1 > create



[프런트엔드 구성]

조건

• Protocol HTTP
• IP version IPv4
• IP address Ephemeral
• Port 80

done > add fronted ip and port

조건

• Protocol HTTP
• IP version IPv6
• IP address Ephemeral
• Port 80

done > 검토 > create

lb 4 : 34.117.176.134:80

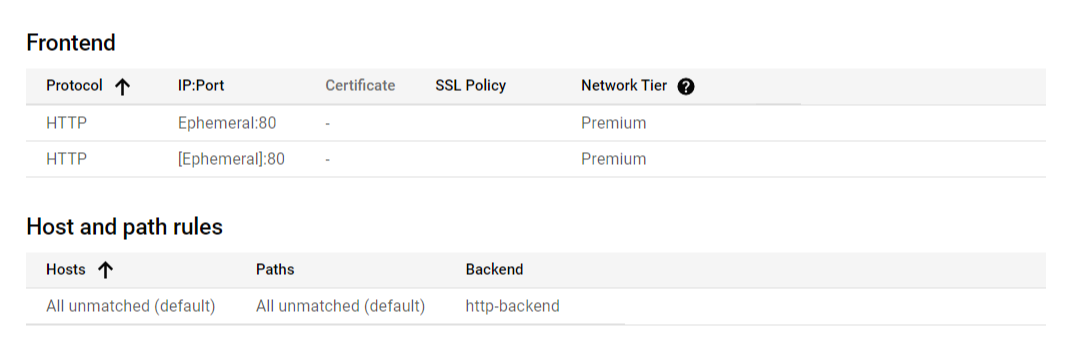

3-1. 로드밸런서 확인



3-2. 로드밸런서 확인

---

4. http 로드밸런서 테스트

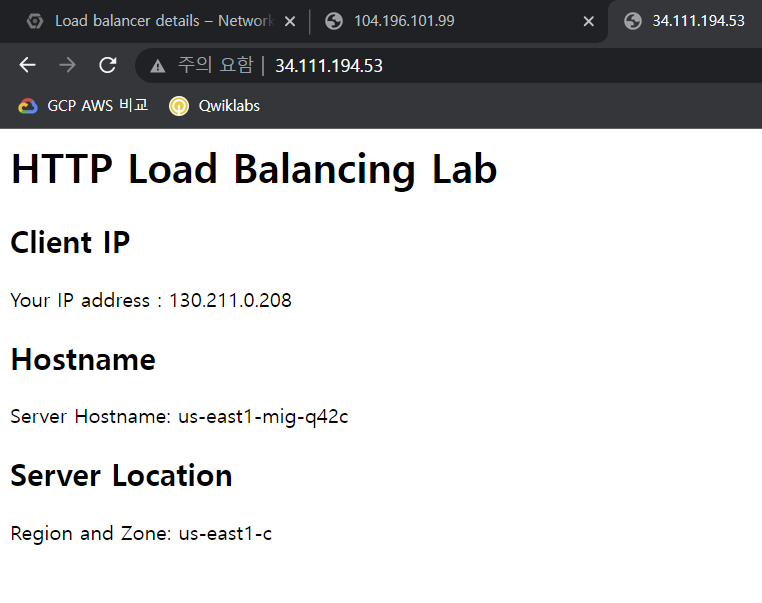

[http 로드 밸런서에 액세스]

http://34.117.176.134:80



4. http 로드밸런서에 액세스(IPv4)





[HTTP 로드 밸런서 스트레스 테스트]



조건

• Name siege-vm
• Region us-west1
• Zone us-west1-c
• Series N1

siege-vm ssh >

sudo apt-get -y install siege
export LB_IP=34.111.194.53:80
siege -c 250 http://$LB_IP

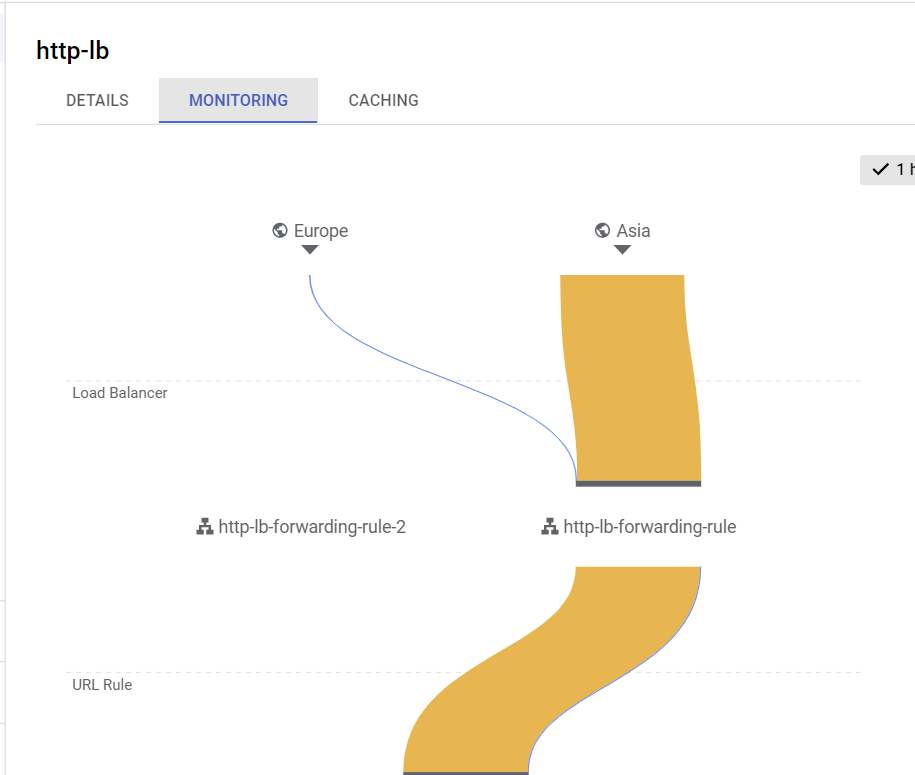

network service > LB > http-lb 눌러 > 모니터링 탭 확인

4. 모니터링 확인

---

5. siege-vm 거부

SIEGE_IP : 34.127.52.153

network security > cloud armor > create policy

조건

• Name denylist-siege
• Default rule action : Allow

next step > add rule >

• Condition : Enter the SIEGE_IP
• Action : Deny
• Deny status : 403 (Forbidden)
• Priority : 1000

next step > target

• type : Load balancer backend service
• target : http-backend

생성!!

[보안정책 확인]

siege-vm ssh >

curl http://$LB_IP

<!doctype html><meta charset="utf-8"><meta name=viewport content="width=device-width, initial-scale=1"><title>403</title>403 Forbidden
이 떠야함!! 좀 걸린다!!

siege -c 250 http://$LB_IP

network security > cloud armor > denylist-siege 클릭 > log 클릭 > view policy logs

쿼리 >

resource.type:(http_load_balancer) AND jsonPayload.enforcedSecurityPolicy.name:(denylist-siege)
resource.type="http_load_balancer"
resource.labels.forwarding_rule_name="http-lb-forwarding-rule"
resource.labels.url_map_name="http-lb"

후 run query

뒤에 httpRequest를 확장하고 어쩌고 있는데 찾지도 못했고 siege가 계속되어 이상현상 발생으로 인해 꺼짐
하지만 그 전에 체크포인트를 전부 완성해서 실습은 완료로 표시되었다.
